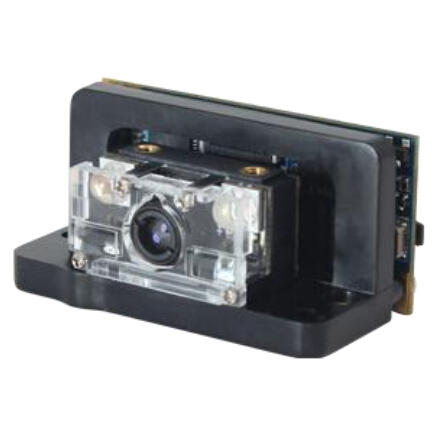

NLS-EM2037/2039掃描模組

◆ UIMG?核心技術：采用自主研發的第五代UIMG?核心解碼技術，可快速識讀各類品質的條碼。
◆ 分體設計：可根據不同應用場合，組合使用，滿足開發一款產品應用多個場合的需要。
◆ 接口豐富：提供USB或TTL232接口，滿足更多接口需求。
◆ 二次開發：提供二次開發工具包，滿足特殊應用需要。

點擊咨詢方案價格 13602397848

詳細信息

產品簡介 EM2037二維影像條碼識讀引擎，采用先進的圖像傳感技術和國際領先水平的新大陸UIMG^®智能圖像識別系統。先進圖像傳感技術，避免了由于抖動或運動產生的圖像畸變，與新大陸UIMG^®技術的有機融合，使識讀引擎可以輕松讀取紙張、塑料等各種介質上的條碼，性能強勁。 EM2037可識讀各類主流一維條碼和標準二維條碼（PDF417、QRCode、DataMatrix、復合碼等）以及中國的二維條碼標準漢信碼。還支持識讀GS1-DataBarTM(RSS)條碼，包括Limited、Stacked、Expanded等版本。 EM2037靈活的結構設計，既可將影像引擎與解碼板分開，也可通過結構件組合連接，適合各種嵌入應用。 EM2037擁有小巧的設計尺寸和重量，提供了豐富的通訊接口。為應對各種應用的可能復雜度，EM2037采用了性能強勁的CPU，并提供開發底層API接口的二次開發功能SDK，面對復雜應用，也可快速開發從容應對。

產品特性 ◆UIMG^®核心技術
采用自主研發的第五代UIMG^®核心解碼技術，可快速識讀各類品質的條碼。
◆ 分體設計
可根據不同應用場合，組合使用，滿足開發一款產品應用多個場合的需要。
◆ 接口豐富
提供USB或TTL232接口，滿足更多接口需求。
◆ 二次開發
提供二次開發工具包，滿足特殊應用需要。

產品規格

掃描性能
圖像傳感器		752×480 CMOS
照明		紅光LED 620±10 nm
識讀碼制	2D	PDF417, QR Code, Data Matrix, 漢信碼, Aztec Code, Maxicode, MicroPDF417*等
	1D	Code128, EAN-13, EAN-8, Code39, UPC-A, UPC-E, Codabar, Interleaved 2 of 5, ITF-6,ITF-14,ISBN, Code 93, UCC/EAN-128, GS1 Databar, GS1 Composite Code, Matrix 2 of 5, Code11,Industrial 25, Standard 25, Plessey, MSI-Plessey等
	OCR*	二代身份證、護照識別
符號反差		≥ 30%最低反射差異
視場角度		HD: 42°(H), 27.5°(V); SR: 37.5°(H),24.5°(V); ER: 32°(H),20.4°(V);
識讀角**		旋轉360°，傾斜±50°，偏轉±50°
機械/電氣參數
接口		TTL232、USB（HID-KBW、DataPipe、虛擬串口、HID-POS、IBM SurePOS等）
工作電壓		TTL232: 3.3 ~ 5.5VDC; USB:5.0VDC±10%
電流@5VDC	最大電流	330 mA
	工作電流	60 mA
	待機電流	1.2 mA
重量		組合式：11.8g；分立式：8.3g
環境參數
工作溫度		-20°C - +50°C
儲存溫度		-40°C - +80°C
工作濕度		5% - 95% ( 無凝結)
環境光照		0 ~ 100,000 LUX（自然光）
國際認證
FCC Part15 Class B, CE EMC Class B
配件列表

High Density（HD）典型識讀范圍		Standard Range（SR）典型識讀范圍		Extended Range（ER）典型識讀范圍
3.3mil Code 39	40 mm ~ 105 mm	5mil Code 39	70 mm ~160 mm	20mil Code 39	55 mm ~635 mm
5mil Code 39	40 mm ~ 105 mm	13mil UPC-A	55 mm ~335 mm	13mil UPC-A	65 mm ~405 mm
5mil PDF417	40 mm ~ 90 mm	6.7mil PDF417	50 mm ~165 mm	20mil QR	47 mm ~385 mm
6.7mil Data Matrix	40 mm ~ 68 mm	10mil Data Matrix	43 mm ~170 mm	10mil Data Matrix	95 mm ~200 mm
一維碼最小分辨率	3.3mil	一維碼最小分辨率	5mil	一維碼最小分辨率	5mil
二維碼最小分辨率	5mil	二維碼最小分辨率	6.7mil	二維碼最小分辨率	6.7mil
